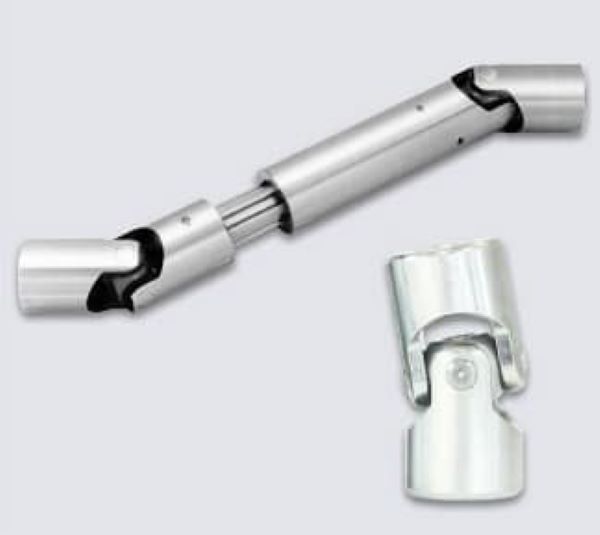

elbe万向轴联轴器0.107系列
  • elbe万向轴联轴器0.107系列

elbe万向轴联轴器0.107系列

技术参数主要功能基本配置可选配置质量保证

适当的运行速度。这确保了避免导致部件损坏的麻烦振动。

万向节驱动器的一般规格

轴系列 0.100:

最大偏转角:高达 35°

扭矩范围:高达 35000 Nm

法兰或轮毂连接

MdNom:预选的额定扭矩

工作时刻的基础。相应的允许扭矩必须根据剩余的运行特性单独计算,例如冲击载荷、偏转角、旋转

速度等

MdLim:限制扭矩,如果确保限制频率,则可以从万向传动接头瞬时传递而不会损坏功能。

列出的扭矩额定值是指标准版本、轮毂、法兰等。允许的实际扭矩

取决于设计。



elbe万向轴联轴器系列


配置原装万向节轴由叉件组成,

十字接头、滚针或滚子轴承、花键加长件和精密油管。

前叉零件使用闭模锻件制造,同时

接头十字由冷压或闭模制成

锻件通用驱动器的高应力区域

轴经过热处理以获得硬度和韧性的最佳组合。好吧,

接头十字轴颈和轴承座被研磨到

非常精细的公差。

每个前叉部分都钻孔,以便安装

滚针或滚子轴承座。花键轮毂

拉削长度延伸件并轧制匹配的外花键。

减少花键的滑动力,它们可以

涂有优质塑料。

生产花键的轧制工艺使

表面并获得更高的负载能力,与

铣削花键。这种轧制工艺是有利的

因为它不会中断谷物流动。

组装通用时

万向节轴轴承座,因此万向节交叉,用卡环锁定到位。

根据客户要求对 U 型接头进行润滑

规格(即用高温润滑脂,

长寿命润滑脂或低温润滑脂)。

保持u关节的三种方法

轴承:

中央润滑:

 油嘴位于接头内侧

十字架。轴承座随

通过润滑油通道润滑脂。

外部润滑:

 油嘴安装在外侧

润滑脂通过润滑油通道分布的轴承座之一。

免维护:

 在相应的应用条件和/

或使用优化的密封系统

免去润滑。

优化的密封系统提供卓越的保护

防止污垢和水分的渗透,使

它们可以在泥、灰尘、沙子和水的恶劣环境条件下完美使用

存在。此外,环境也会

因为防止润滑脂从轴承座泄漏,所以受到保护。

如前所述,有两种轴承版本可供选择:

滚子轴承,使用这种类型的轴承

使用寿命高出 2 或 3 倍以上

滚针轴承版本。

滚针轴承

组装后,万向轴在

适当的运行速度。这确保了避免导致部件损坏的麻烦振动。

万向节驱动器的一般规格

轴系列 0.100:

最大偏转角:高达 35°

扭矩范围:高达 35000 Nm

法兰或轮毂连接

MdNom:预选的额定扭矩

工作时刻的基础。相应的允许扭矩必须根据剩余的运行特性单独计算,例如冲击载荷、偏转角、旋转

速度等

MdLim:限制扭矩,如果确保限制频率,则可以从万向传动接头瞬时传递而不会损坏功能。

列出的扭矩额定值是指标准版本、轮毂、法兰等。允许的实际扭矩

取决于设计。


质保一年
