ELBE万向轴 0.700系列扭矩6至450Nm法兰盘联接

ELBE 万向传动轴

用于机器和车辆的驱动技术

适用于非公路 | 高速公路| 机械工程| 维修保养 | 服务 | 定制

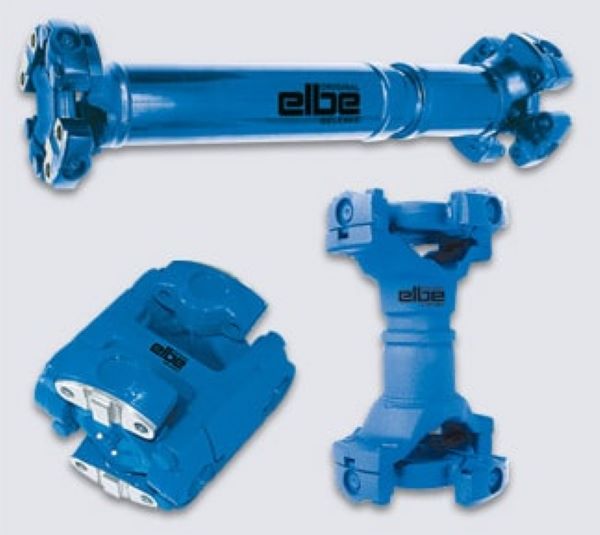

ELBE 万向传动轴 0.100系列

扭矩：250 至 35.000 Nm

偏转角：最大35°

执行：

DIN、交叉锯齿、SAE 法兰、轮毂或特殊连接

带长度扩展

不加长

万向节

接头中间轴

滚子或滚针轴承

ELBE 万向传动轴 0.200系列

扭矩：100 至 1.300 Nm

偏转角：最大45°

执行：

无键槽加长

两侧带键槽加长

滚针轴承

ELBE万向轴 0.700系列 扭矩：6至450Nm法兰盘联接

ELBE万向轴 0.700系列扭矩6至450Nm法兰盘联接

Elbe产品优势：

1.套筒型万向节，有常用及加长伸展型，直径范围为58～250mm的法兰有DIN标准，

SAE制1100～1900的标准，及非标定制，最大允许扭矩达24，700Nm。

2.可伸展型万向节，法兰盘或毂盘安装联接

3.单型或双万向节，法兰盘或毂盘安装联接

4.无伸展对接轴式，法兰90-—250，扭矩可达24，700Nm

5.双万向节，带对中的等速万向节，扭矩达15，200Nm，偏差角达42°可与轴同时供应

6.操纵轴的双万向节，毂盘联接扭矩4700Nm，偏差角达55°

7.操纵轴万向节，扭矩达1300Nm，偏差角达50°

8.滑动联轴节

9.叉型联轴节

10.翼型万向节，尺寸有5c—9c套筒型或短型，带伸展或非伸展型，也可特制万向节最大偏差角25°，扭矩达1300Nm。

产品介绍

ELBE 十字万向轴

用于机器和车辆的驱动技术

ELBE 十字万向轴 0.700系列

扭矩：6 至 450 Nm

偏转角：最大45°

转速：高达 1.000 min-1

执行：

标准孔，带键槽孔 DIN 6885，内四角，内六角

快换联轴器

带长度扩展

不加长

十字接头

滚子或滚针轴承

材料：

钢

不锈钢

ELBE 中心传动轴

用于机器和车辆的驱动技术

适用于非公路 | 高速公路| 维修保养 | 服务 | 定制

ELBE 中心传动轴 0.300系列

扭矩：4.000 至 15.000 Nm

偏转角：42°

执行：

DIN、交叉锯齿、SAE 法兰和特殊连接

双/单关节加长

双接头加长

滚子轴承

质保一年
