ELBE万向轴 0.700系列 扭矩6至450Nm法兰盘联接
  • ELBE万向轴 0.700系列 扭矩6至450Nm法兰盘联接

ELBE万向轴 0.700系列 扭矩6至450Nm法兰盘联接

技术参数主要功能基本配置可选配置质量保证

产品介绍

ELBE 十字万向轴

用于机器和车辆的驱动技术

适用于非公路 | 机械工程| 维修保养 | 服务 | 定制

ELBE 十字万向轴 0.700系列

扭矩:6 至 450 Nm

偏转角:最大45°

转速:高达 1.000 min-1

执行:

标准孔,带键槽孔 DIN 6885,内四角,内六角

快换联轴器

带长度扩展

不加长

十字接头

滚子或滚针轴承

材料:

不锈钢


ELBE 中心传动轴

用于机器和车辆的驱动技术

适用于非公路 | 高速公路| 维修保养 | 服务 | 定制

ELBE 中心传动轴 0.300系列

扭矩:4.000 至 15.000 Nm

偏转角:42°

执行:

DIN、交叉锯齿、SAE 法兰和特殊连接

双/单关节加长

双接头加长

滚子轴承

ELBE 万向传动轴

用于机器和车辆的驱动技术

适用于非公路 | 高速公路| 机械工程| 维修保养 | 服务 | 定制

ELBE 万向传动轴 0.100系列

扭矩:250 至 35.000 Nm

偏转角:最大35°

执行:

DIN、交叉锯齿、SAE 法兰、轮毂或特殊连接

带长度扩展

不加长

万向节

接头中间轴

滚子或滚针轴承

ELBE 万向传动轴 0.200系列

扭矩:100 至 1.300 Nm

偏转角:最大45°


ELBE万向轴 0.700系列 扭矩6至450Nm法兰盘联接

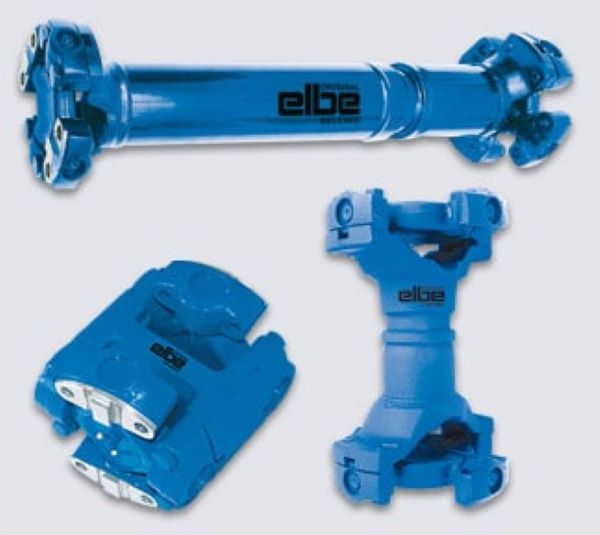

Elbe产品优势:

1.套筒型万向节,有常用及加长伸展型,直径范围为58~250mm的法兰有DIN标准,

SAE制1100~1900的标准,及非标定制,最大允许扭矩达24,700Nm。

2.可伸展型万向节,法兰盘或毂盘安装联接

3.单型或双万向节,法兰盘或毂盘安装联接

4.无伸展对接轴式,法兰90-—250,扭矩可达24,700Nm

5.双万向节,带对中的等速万向节,扭矩达15,200Nm,偏差角达42°可与轴同时供应

6.操纵轴的双万向节,毂盘联接扭矩4700Nm,偏差角达55°

7.操纵轴万向节,扭矩达1300Nm,偏差角达50°

8.滑动联轴节

9.叉型联轴节

10.翼型万向节,尺寸有5c—9c套筒型或短型,带伸展或非伸展型,也可特制万向节最大偏差角25°,扭矩达1300Nm。


执行:

无键槽加长

两侧带键槽加长

滚针轴承

ELBE万向轴 0.700系列 扭矩:6至450Nm法兰盘联接


质保一年
