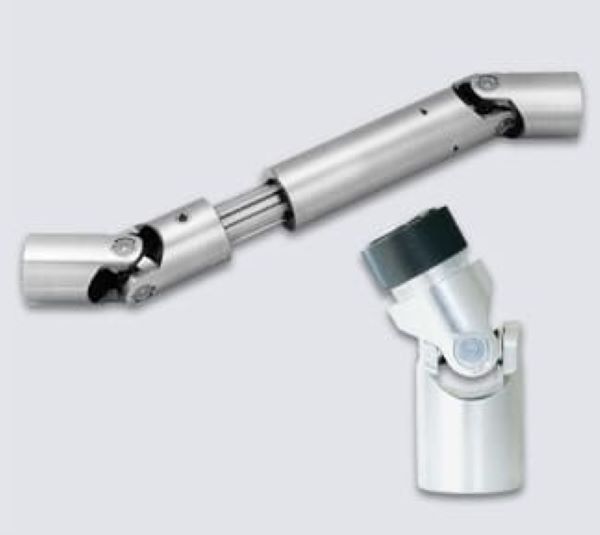

elbe 0.107.110型万向轴用于输送机

单个组件：

9交叉单元

11插座

12唇形密封

13垫圈

14轴承滚柱

16轴承箱

17卡环

19 A型黄油嘴

26叉轴，短

27叉轴，长

28锁紧螺钉

当需要在高速（高达5000rpm）下进行精确的动力传输时，使用符合DIN 808的精密滚针轴承接头和轴确保。

硬化和研磨的十字轴颈位于

密封滚针轴承衬套。

由于采用高质量的永久润滑

特殊的滚柱轴承润滑脂，接头完全免维护，因此最好

用于机械设备进出受限的区域工程

与滑动支承关节相比，一个相当大的优势是在给定的偏转角度下具有极高的效率。

有关使用滚针轴承精密接头和轴的更多信息，请访问

技术附件中的“使用信息”，

第146页还提供了有关表面re的信息过滤过程。

0.600生产系列的一般技术数据：

最大偏转角度：45°

扭矩范围：最高250牛米

elbe 0.107.110型万向轴用于输送机

a） 关节枢轴不位于一个平面内，因此

从而实现更紧凑的设计。该特征缩短了中心件之间的距离，从而缩短了安装长度。

b） 0.500系列提供了比系列更多的接头尺寸

0.400，从而覆盖更宽的扭矩范围。

由于运动学的相同原理适用于

两个系列，请参阅技术附件：

应用指南和计算数据。这个

为最大限度地减少波动而采取的措施有在那里描述。

0.500系列的一般技术数据：

最大偏转角度：最大50°

扭矩范围：高达16900牛米

叉轴设计

完整的组装或交换单元：

一个完整的交叉套件，由9、11–14、16、17和28部分组成

I带黄油嘴的中心件

质保一年
