磁释放的特殊调节
红色按钮“ON”
用于钻孔 14.5 mm 的滚花螺母和埋头螺母 电源
触点配有分流器
UL 1077。 经认可的
断流器 230/400 VAC,短路容量为 6 kA/AC 直流
断流器:一极额定 110/125 V DC 或 2 极 110/每极 125 V DC
强化热带化
仅磁性释放“全有或全无”
单独检查(附测试报告)
更改温度等级(在 60° C 下调整)
额定电流标记在底座上(在调节螺钉旁边)
额定电流标记在按钮“ON”上,位于顶部或底部
一极额定电压最大 72 V DC。标称(90V 测试)230 V AC 或多极 400 V AC
一极额定电压最大 110 V DC 标称(137V 测试)230 V AC 或多极 400 V AC

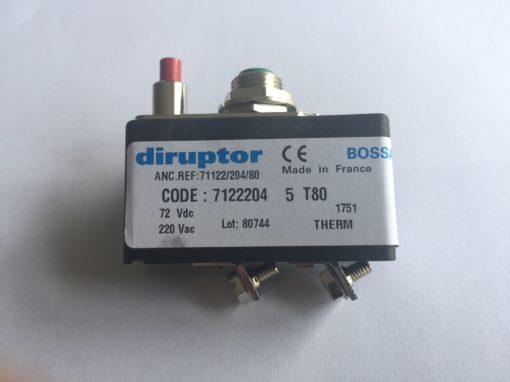

diruptor断路保护器双极断路器
该双极断路器符合EN 60934标准,并且仅针对 AN 和 AS 曲线满足NF F 62-001标准(铁路机车车辆) 。
该断路器最常见的用途是保护:
单相交流电路PHASE + NEUTRAL(230 伏 50/60 Hz)
相位 + 相位电路(400 伏 50/60 赫兹)
双极干扰器的其他应用:
直流电(根据型号,每极最高 150 伏)
在保护 2 个不同电路时,2 个极可以具有不同的曲线(热曲线、热磁曲线或纯磁曲线)和不同的尺寸(从 0.04 到 50 安培)
通过一极进行远程脱扣控制。
不同的安装和固定可能性(更多信息参见技术规格)
技术特点
极数 : 2 极
控制系统:带或不带“OFF”跳闸按钮
安装:
插入式(限制 20A)
齐平安装,前面有 2 个螺钉
齐平安装,螺纹套环,用于安装在前面 卡扣
在 DIN 不对称导轨上
推推式,螺纹套环,用于安装在前面
无固定
卡扣在 DIN 上对称导轨
印刷电路插入式底座
连接:
齐平安装型号
快速连接(公头) 6,35 x 0,8,45° (In _ 15A)
60° 端子 螺钉,带夹子,适用于最大 1 x 6 mm2 (In _ 20A)
60° 端子, HS M4 螺钉,适用于最大 1 x 6 mm2 (In _ 20A) 的电缆
快速连接(公头) 6,35 x 0,8 at 90°
下柱式端子,横向孔 (In _ 40A)
下柱式端子,纵向孔(In _ 40A)
端子,带夹子的螺钉,1 个 60°。1 个 90°,适用于 6 至 16 mm2 的电缆
卡入式 DIN 导轨型号
扁平端子,带夹子的螺钉 (In _ 20A)
立柱式端子,纵向孔 (In _ 40A)
无固定型号
端子按要求设计
用于印刷电路的插入式底座
快速连接(公头) 6,35 x 0,8 at 90°
插入式
销钉 _ 7, 轴间距离 20 mm(7000 系列)
曲线 + RAED 电流:
热:0.04 – 32 A
热磁:0.10 – 32 A
磁:14 A 有效。最大 20 A 交流
选项:
辅助触点 NC
辅助触点 NO
辅助触点转换
用于高峰值电流的特殊触点(仅热释放)
温度补偿(热 2 至 30A,热磁 3 至 20A)
