destaco 液压夹紧技术

技术说明：

夹紧必须在垂直行程范围内完成。

夹紧臂在旋转过程中不会受到阻碍。

夹紧或松开行程的循环时间应不低于1.5 s。

有必要，油流量必须减少。

观察允许的最大机油流量。

液压回转卡箍-标准版

回转夹具顶部法兰版本

双动式

可选择的

位置控制

带分度的活塞，可实现高重复精度

其他旋转角度0°、45°、60°

更大的行程

配件标准下的更多配件

destaco 液压夹紧技术

液压回转夹具双作用

液压回转夹具专为需要高夹紧力的应用而设计

以及在有限空间中容易地装载工件。

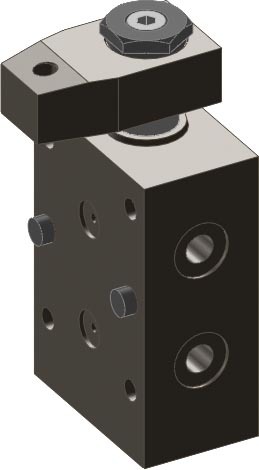

标准版本

双作用回转夹具带有螺旋枢轴的气缸。

油缸摆动

旋转行程约90°，并继续到垂直夹紧行程。

完整行程=旋转行程+夹紧行程。

提供块状、旋入式、顶部法兰和基础法兰版本。

紧凑型双作用回转夹具在平面内旋转的圆柱体。

油缸摆动接近90°，无冲程运动，继续垂直夹紧行程。

完整行程=夹紧行程。

有顶部法兰、底部法兰和块版本

726D25221-2 727D25221-2

726D32321-2 727D32321-2

726D40341-2 727D40341-2

726D25222-2 727D25222-2

726D32322-2 727D32322-2

726D40342-2 727D40342-2

726D32243-2 727D32243-2

726D32373-2 727D32373-2

726D50293-2 727D50293-2

726D50393-2 727D50393-2

726D32244-2 727D32244-2

726D32374-2 727D32374-2

726D50294-2 727D50294-2

726D50394-2 727D50394-2

726D25082-5 727D25082-5

质保一年
