destaco带臂和主轴的气动摆动夹具8700系列气缸

产品       缸径（英寸）主体螺纹尺寸   夹紧力 气口尺寸 空气消耗量     垂直夹紧行程（in）   端口

8725 0.98          M40X1.50     43 M5×0.8 0.004           0.10            标准端口

8732 1.26          M50X1.50     64 1/8           0.008           0.12            标准端口

8732G 1.26          M50X1.50     64 G-1/8 0.008           0.12            G 端口

8740 1.57          M55X1.50    106 1/8         0.014           0.12            标准端口

8740G 1.57          M55X1.50     106 G-1/8 0.014           0.12            G 端口

8750 1.97          M65X1.50    167 1/8         0.023           0.15            标准端口

8750G 1.97          M65X1.50    167 G-1/8 0.023           0.15            G 端口

872550          M40X1.50

873250          M50X1.50

874050          M55X1.50

875050          M65X1.50

DESTACO 的新型 8700 系列气动杠杆夹是传统的轻量级、节省空间的气动肘节和摆动夹具，给夹具狭小空间的可靠选择。

虽然它提供了高的夹紧力与同等尺寸的摆动夹具相比，8700 系列杠杆夹不像肘节夹那样锁定。

这意味着它可以容纳不同的材料厚度。 夹具的杠杆设计提供了一个在具有一致的夹紧力的材料3.8 mm 的变化，

具体取决于夹具尺寸。

8700 系列杠杆夹填补了DESTACO以前的行业领先的工件夹持线产品，

提供多功能性，紧凑的外形和轻巧的身体。

市场：航空航天、汽车、食品和包装、工业、消费品

应用：夹具和测试、焊接、装配、塑料注射成型

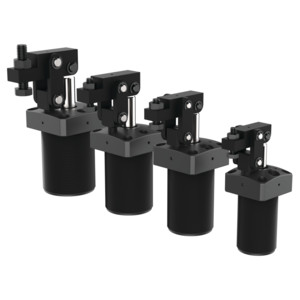

Destaco 的 8700 系列气动杠杆夹带有弧形向上和不碍事的夹紧臂，可在空间紧张时固定您的零件。

8700 杠杆夹有 4 种孔径可供选择：25mm、32mm、40mm 和 55mm。该型号提供三种配置，用于定制手臂位置和安装。

Destaco 的 81L 系列气动动力夹具专为装配、夹具检查和搬运系统应用而设计。

这些动力夹具有 12 毫米至 25 毫米的缸径尺寸、水平或垂直夹臂样式以及传感器/安装适配器选项。

产品     5bar时的夹紧臂扭矩 开启角度（度） 保持扭矩            重量（磅）   手杆     配置         缸径（英寸）  空气消耗量

81L12-1     3                             120            18                   0.35       不含 水平夹持臂 0.47                   0.01

81L16-1     4                             120            44                   0.55       不含 水平夹持臂 0.63                   0.01

81L20-1     13                     120            74                   1.10       不含 水平夹持臂 0.79                   0.02

81L25-1     13                     120            74                   1.14       不含 水平夹持臂 0.98                   0.20

质保一年
