Behlke HTS 120-500-SCR快速晶闸管高压开关

常用型号

Behlke HTS 80-03

Behlke HTS 61-15

Behlke HTS 61-30

Behlke HTS 61-60

Behlke HTS 61-120

Behlke HTS 121-15

Behlke HTS 121-30

Behlke HTS 121-60

Behlke HTS 121-120

Behlke HTS 121-180

Behlke HTS 121-360

Behlke HTS 11-07-AC-C

Behlke HTS 31-02-AC-LC-C

Behlke HTS 31-03-AC-C

Behlke HTS 31-06-AC-BC

BehlkeHTS 41-02-AC-C

behlke HTS 30-06-UF

behlke HTS 30-08-UF

behlke HTS 50-08-UF

产品介绍

Behlke HTS 120-500-SCR

用于 di/dt >10kA/µs 的快速晶闸管高压开关。

带有可选的铜散热片（选项 CF）。标

准大电流端子。12 kVDC，5kA pk，tr < 100...500 ns。122x64x66 毫米。

Behlke HTS 240-1200-SCR

用于 di/dt >24kA/µs 的快速晶闸管高压开关。

带有可选的陶瓷冷却表面（选项 CCS）。24 kVDC, 12 kA pk, tr < 100...500 ns

Behlke HTS 240-1200-SCR

用于 di/dt >24kA/µs 的快速晶闸管高压开关。

带有可选的铜散热片（双散热片，选项 CF-D）。24 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 240-800-SCR

用于 di/dt >16kA/µs 的快速晶闸管高压开关。

带有可选的铜散热片（选项 CF-1）。24.000 VDC，8 kA pk，tr < 100...500 ns

Behlke HTS 240-300-SCR

用于 di/dt >6kA/µs 的快速晶闸管高压开关。

带有可选的铜散热片，加大（选项 CF-X3）和塑料法兰外壳（选项 FH）。24 kVDC, 3 kA pk, tr < 100...500 ns

Behlke HTS 440-1200-SCR

用于 di/dt >24kA/µs 的快速晶闸管高压开关。

带有可选的铜散热片（选项 CF）和塑料法兰外壳（选项 FH）。44 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 500-1200-SCR

用于 di/dt >24kA/µs 的快速晶闸管高压开关。

带有可选的水冷（选项 ILC）。50 kVDC，12 kA pk，tr < 100...500 ns

Behlke HTS 1500-1000-SCR

用于 di/dt >20kA/µs 的快速晶闸管高压开关。

具有用于非导电冷却剂的可选液体冷却（选项 DLC）。150 kVDC，10 kA pk，tr < 150...500 ns。

Behlke HTS 1200-2400-SCR

用于 di/dt >40kA/µs 的快速晶闸管高压开关。

带有可选的液体冷却。非对称隔离（正极 200 kV / 负极 30 kV）。

120 kVDC，24 kA pk，tr < 200...600 ns。

Behlke HTS 40-06

标准塑料外壳中的非常快速的 MOSFET 开关。

固定导通时间，ton=100ns（50 ns - 100 µs 可选）4 kV，60 A pk，上升时间 < 3 ns。

Behlke HTS 60-16

低杂散电感快速放电开关。固定导通时间，ton = 150ns。

6 kV，160 A，tr <4ns @Ip(max)。

PCB 的插针插座包含在交货中。

Behlke HTS 80-16

低杂散电感快速放电开关。固定导通时间，ton = 150ns。

8 kV，160 A，tr <5ns @Ip(max)。

PCB 的插针插座包含在交货中。

Behlke HTS 80-26

低杂散电感快速放电开关。固定导通时间，ton = 180ns。

8 kV，260 A，tr <5ns

Behlke HTS 181-01-C

MOSFET 开关，紧凑系列。可变导通时间从 50 ns 到无限。

18 kV，12 A，上升时间 < 15 ns。

尺寸 79 x 38 x 25 毫米。选择。

推荐使用 PT-HV（HV 尾纤）。

Behlke HTS 151-0 2

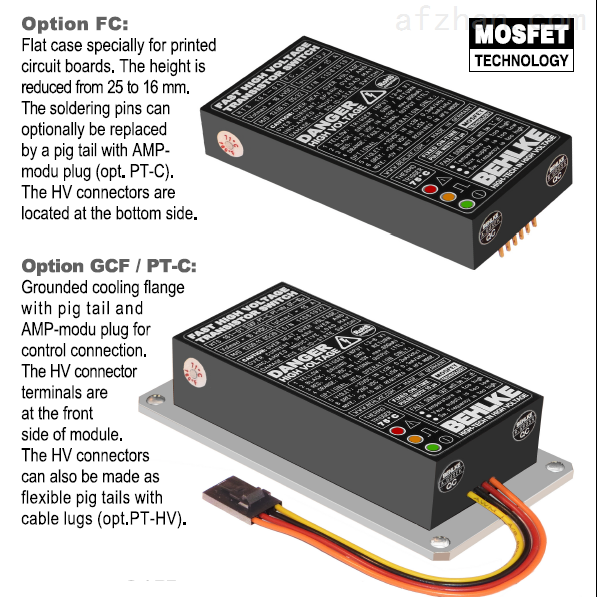

MOSFET 开关，带选项 FC（扁平外壳）和标准连接器。

可变导通时间从 50 ns 到无限。

15 kVDC，25 A pk，上升时间 < 8 ns。

导通电阻 < 30 Ohm。

质保一年
