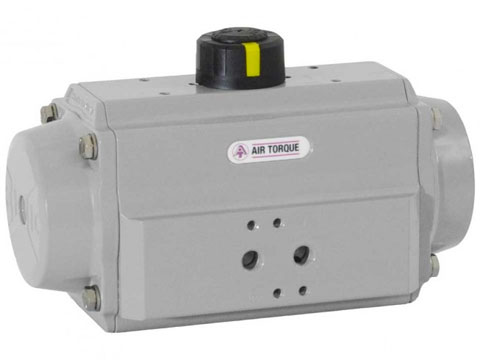

bar GTD/GTE系列气动执行器

气动双活塞执行器

GTD 型 = 双作用

GTE 型 = 单作用（弹簧复位）

带两个额外小齿轮的 3 位执行器

特征

具有自定心功能的齿轮齿条技术套管内的活塞导向

单作用：带杆式安全弹簧

安装位置随机

标准

接口执行器/信号单元：

符合VDI/VDE 3845 (NAMUR)

接口执行器/控制阀：

符合NAMUR 即 VDI/VDE 3845

接口执行器/阀门：

4 即执行器外壳中的 8 个内螺纹

符合EN ISO 5211

选项：替代紧固和装配尺寸

bar GTD/GTE系列气动执行器

采用紧凑的双活塞齿轮齿条结构，啮合精确，输出扭矩恒定，

高强度材质，不同涂层定制适合各种特殊工况，更大的扭矩范围，广泛应用于工业领域。

型号：GTD=双作用 GTE=单作用

原理：气动双活塞，齿轮齿条传动，自动对中活塞，单作用配有bar安全弹簧

标准：DIN EN ISO 5211/NAMUR，VDI/VDE 3845

材质：缸体-铝合金+阳极氧化涂层

                  端盖-铝合金+阳极氧化涂层

                  活塞-铝合金

                  驱动轴-钢镀镍

                  垫圈-NBR

环境温度：+20℃~+95℃

气        源：2~10 bar，过滤纯净的空气

扭矩范围：3~8000Nm

特殊应用：强腐蚀性化工环境可提供铝合金+PTFE包覆

                   可更换高温和低温密封圈用于-40℃~+210℃

                   BE型带双向行程调节

                   不同旋转角度按需提供120°/135°/180°

分段三位式气动执行器提供0°-90°或0°-180°范围内的任意中间位置，中间位置是通过附加的两个活塞移动来实现。中间位置任意可调。

产品型号：标准型---GTD-.../90+90或GTD-.../120+120

                 化工型---GCD-.../90+90或GCD-.../120+120

                 带行程调节---+EZE

                 单作用带弹簧---GTE-.../GCE-...(化工型)

ETD/ETE-4A系列气动执行器采用先进的紧凑的双活塞齿轮齿条结构，啮合精确，

输出扭矩恒定，不锈钢316材质，专为沿海工业或强腐蚀环境定制。

型号：ETD=双作用 ETE=单作用

原理：气动双活塞，齿轮齿条传动，自动对中活塞，单作用配有bar安全弹簧

标准：DIN EN ISO 5211/NAMUR，VDI/VDE 3845

材质：缸体-不锈钢316(1.4408)

                  端盖-不锈钢316(1.4408)

                  活塞/齿轮-不锈钢316(1.4408)

                  驱动轴-不锈钢316(1.4408)

                  垫圈-NBR

环境温度：+20℃~+80℃

气        源：2~8 bar，过滤纯净的空气

扭矩范围：4~335Nm(更大扭矩另询)

图为bar不锈钢气动执行器在沿海工业领域的应用

质保一年
