ant-antriebstechnik 行星丝杠传动装置

类别             尺寸                          材料编号             额定载荷                 速度(米/分钟)

C     6 x 1R x 0.8 - 32)              R1532 100 16         1 080  1 030                      6

C     6 x 2R x 0.8 - 32)              R1532 120 16         1 070  1 020                     12

C     8 x 1R x 0.8 - 42)              R1532 200 16         1 310  1 850                      6

C     8 x 2R x 1.2 - 42)              R1532 220 16         2 360  2 950                     12

C     8 x 2.5R x 1.588 - 3           R1532 230 06         2 640  2 800                     15

C     8 x 5R x 1.588 - 3             R1532 260 06         2 500  2 650                      30

B     12 x 2R x 1.2 - 42)            R1532 420 06         2 690  4 160                      12

B     12 x 5R x 2 - 3                  R1532 460 06         4 560  5 800                     30

B     12 x 10R x 2 - 2                R1532 490 06         3 000  3 600                      60

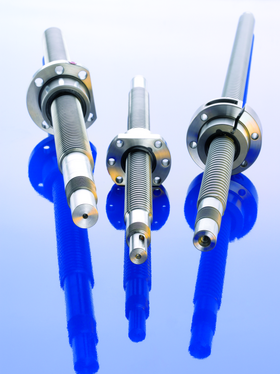

ant-antriebstechnik 行星丝杠传动装置

PLSA是一个以行星为滚动体的滚动丝杠传动装置的整体。

它用于将旋转运动转换为纵向运动，反之亦然。

实践中的设计和要求是多种多样的，行星丝杠驱动的基本功能可以简单描述。

行星丝杠驱动旨在传递大的力，因此完善了“向上”的丝杠驱动产品组合。

行星丝杠传动是驱动技术中的丝杠传动，其中螺纹滚柱作为滚动元件（或简称行星）安装在带有两个孔环的螺纹螺母中，

绕着特殊的螺纹主轴平行于轴线旋转，使螺母沿直线运动主轴。

精密主轴 PSR

多年来，这些产品一直是我们滚珠丝杠产品系列的重要组成部分，具有多种尺寸和的质量。

主轴和螺母都具有多头、相同的轮廓，侧角为 90°。

行星的两端都有耳轴，这些耳轴位于导向垫圈的孔中。

行星的齿端与螺母的内齿圈啮合。

行星的螺纹是单头螺纹，并具有在螺母中滚动而不会打滑的冠状侧面。

内齿圈位于螺母的两侧，其齿与行星的齿啮合。

轮辋中的导向垫圈支撑行星的轴颈，从而使它们彼此保持一定距离。

这些垫圈可防止粗污垢进入螺母。

版本：

带有轴向间隙或预紧力的圆柱形单螺母(ZEM-ES)

带有轴向间隙或预紧力的法兰单螺母(FEM-ES)

由于同步行星原理，功能统一

运行特别安静

高行驶速度

大量接触点

高额定载荷

高效率

长使用寿命

紧凑型设计

高功率密度

有效的擦拭密封

低润滑剂

消耗提供预加载单元

高定位和重复精度

质保一年
