ALFATEC 轴向间隙可通过偏心环调节

我们的Tiger轴承组合固定的优点：

可选焊接到安装元件

可选可再润滑

简易安装

调整方便

维护成本低且易于更换

容量负荷计算器

筛选

TR060_0368_ALFATEC

TR060.0368

老虎轴承黄铜滑块

径向负载能力： 8,87 kN

轴向负载能力： 7,4 kN

直径Ø: 62.5毫米

可再润滑： 是的

TR070_0368_ALFATEC

老虎轴承黄铜滑块

径向负载能力： 11,40 kN

轴向负载能力： 3,15 kN

直径Ø: 70.1毫米

可再润滑： 是的

TR080_0368_ALFATEC

TR080.0368

老虎轴承黄铜滑块

径向负载能力： 12,87 kN

轴向负载能力： 5,00 kN

直径Ø: 77.7 毫米

可再润滑： 是的

TR090_0368_ALFATEC

TR090.0368

老虎轴承黄铜滑块

径向负载能力： 20,37 kN

轴向负载能力： 5,10 kN

直径Ø: 88.4 毫米

可再润滑： 是的

TR110_0368_ALFATEC

TR110.0368

老虎轴承黄铜滑块

径向负载能力： 24,06 kN

轴向负载能力： 21,3 kN

直径Ø: 107.7 毫米

可再润滑： 是的

TR120_0368_ALFATEC

TR120.0368

老虎轴承黄铜滑块

径向负载能力： 33,44 kN

轴向负载能力： 9,80 kN

直径Ø: 123毫米

可再润滑： 是的

TR150_0368_ALFATEC

TR150.0368

老虎轴承黄铜滑块

径向负载能力： 51,94 kN

轴向负载能力： 17,40 kN

直径Ø: 149毫米

可再润滑： 是的

ALFATEC

TR070.0350

Tiger 轴承可通过偏心装置调节

TR070_0350

TR070_0350

TR070_0350

UP060.0700U 型导向型材 - 标准

由 18MnNb6 材料制成的导轨由于添加了铌和钒 (NbV)，因此具有显着更高的负载能力，并且非常适合焊接。

U 型导轨由微合金细晶粒钢轧制而成。它的长度可达 12 m，并且可以实现单面轴承导轨。

该导轨型材可提供多种表面：光亮轧制或喷砂状态 - 也可进行精细矫直以获得更高的精度。

U 型导轨 UP060.0700 概览：

由于添加了铌和钒，负载能力更高

非常高的耐磨性

细粒结构

非常适合焊接

根据规格定制加工

此外，ALFATEC 还提供不同尺寸的 U 型导轨。

您可以在“Tiger 轴承”类别下找到合适的导向轴承。可调（轴向）

强壮的

描述 型材 固定元件

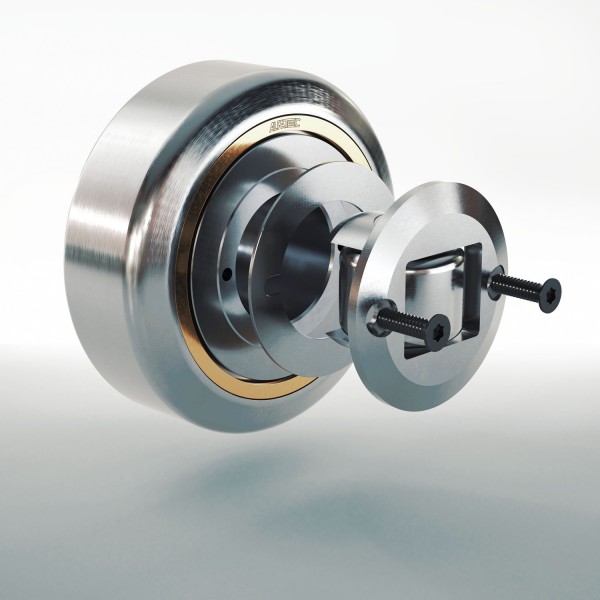

TR070.0350Tiger 轴承 - 轴向轴承可通过偏心装置调节

直径为 70.1 mm 的 ALFATEC Tiger 轴承具有可调节轴向轴承。

偏心环用于调整轴向间隙。通过与径向和轴向导轨的组合执行，

Tiger 轴承具有最小的安装空间要求，并具有令人印象深刻的坚固性和径向负载能力高达 11,40 kN，

轴向负载能力高达 3,15 kN 。

Tiger轴承TR070.0350一览：

轴向间隙可通过偏心环调节

调整方便

终身润滑持久

除了每个 Tiger 轴承外，还需要一个导向型材。

匹配的引导轮廓是UP070.0700。

它可以选择配备焊接安装元件，以便于拧紧组装。其中包括版本TR070.0350BQ1000。

此外，ALFATEC 还提供不同尺寸的Tiger 轴承，适用于低负载和高负载。

特性

可调节（轴向）：是的

可调节（径向）：不

最大焊接安装高度 ：37.5毫米

最小焊接安装高度 ：36毫米

直径Ø：70.1毫米

类型 ：70

材料 ：钢

焊接直径：35毫米

容量负载

径向负载能力：11,40 kN

轴向负载能力：3,15 kN

C：45,50 kN

二氧化碳：51,00 kN

二氧化碳：14,00 kN

钙：13,00 kN

TR---.0368

老虎轴承黄铜滑块

Tiger Bearing TR---.0368 有一个黄铜滑块。该版本具有高轴向应力。

ALFATEC 提供不同尺寸的 Tiger 轴承，适用于低负载和高负载。
