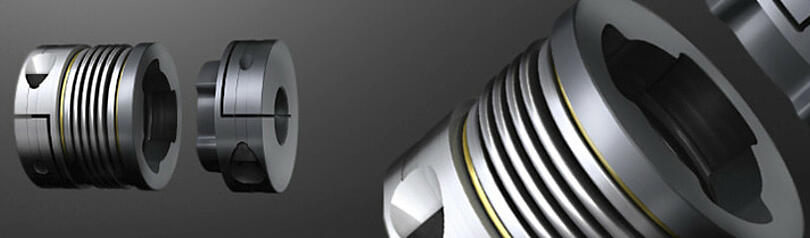

TOOLFLEX M 金属波纹管式联轴器

TOOLFLEX PI 是一种轴向插入式金属波纹管式联轴器，

为插入式设计，可快速、频繁地组装和拆卸。

轮毂尺寸不超过 45 号，轮毂由铝制成，46 号轮毂由钢制成。

波纹管由不锈钢制成。TOOLFLEX PI 提供高摩擦扭矩。

金属波纹管式联轴器既可用作无滑键槽的摩擦接合连接，也可用作带滑键槽的正锁连接。

TOOLFLEX PI金属波纹管联轴器的种类：

S型：4层紧凑型波纹管金属波纹管式联轴器

M型：6层波纹管金属波纹管式联轴器

特征

无间隙、抗扭刚性插入式金属波纹管式联轴器

轴向插件

可选择 4 层紧凑型波纹管（S 型）或 6 层波纹管（M 型）

轴向、径向和角位移补偿

TOOLFLEX  M 金属波纹管式联轴器

设计紧凑，易于组装-金属波纹管式联轴器 TOOLFLEX M

柔性金属波纹管式联轴器 TOOLFLEX  M 的特点是具有 6 层金属波纹管，其紧凑的设计和高扭转刚度。

金属波纹管式联轴器的夹紧轮毂可以轻松快速地组装。

尺寸不超过 45 的轮毂由铝制成，而尺寸 46 则由钢制成。

波纹管由不锈钢制成。

我们的波纹管式联轴器可提供不带滑键槽的摩擦接合连接和带滑键槽的正锁连接。

特征

无间隙、抗扭、金属制成的波纹管式联轴器

扭转刚性扭矩传输

轴向、径向和角位移补偿

强制锁定波纹管毂连接

应用范围高达 +200 °C

波纹管具有六层，具有更高的位移补偿能力

扭矩从1到 600 Nm

轴距相对较短

轴向、径向和角位移补偿

免维护

扭转刚性和柔性：TOOLFLEX 金属波纹管式联轴器

TOOLFLEX 是一种具有抗扭刚度和柔性的金属波纹管式联轴器（全金属联轴器），

其波纹管由不锈钢制成，联轴器毂由铝制成。

我们 55 和 65 型以及 KN 型金属波纹管式联轴器的联轴器轮毂由钢制成。

金属波纹管确保通过适形扭矩传输对轴向、径向和角位移进行最佳补偿。

同时，金属波纹管式联轴器的几何形状提供了高扭转刚度和低质量惯性矩。

除此之外，它还可以抵抗介质影响和临界操作条件。

我们金属波纹管联轴器 TOOLFLEX 的应用： 用于驱动技术、自动化技术、医疗技术、伺服驱动、包装技术、机床等

的金属波纹管联轴器。

针对 TOOLFLEX 金属波纹管的不同应用和安装条件联轴器有两种不同的波纹管长度可供选择。

质保一年
