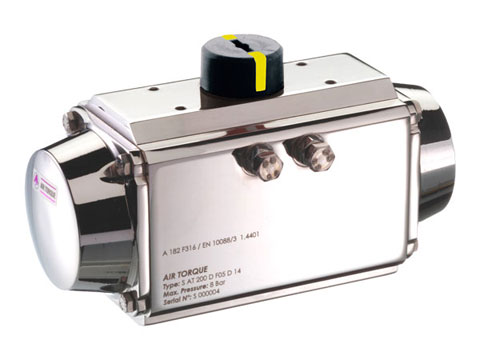

​BAR气动执行器
  • ​BAR气动执行器
  • ​BAR气动执行器

​BAR气动执行器

技术参数主要功能基本配置可选配置质量保证

气动双活塞执行器

GTD 型 = 双作用

GTE 型 = 单作用(弹簧复位)

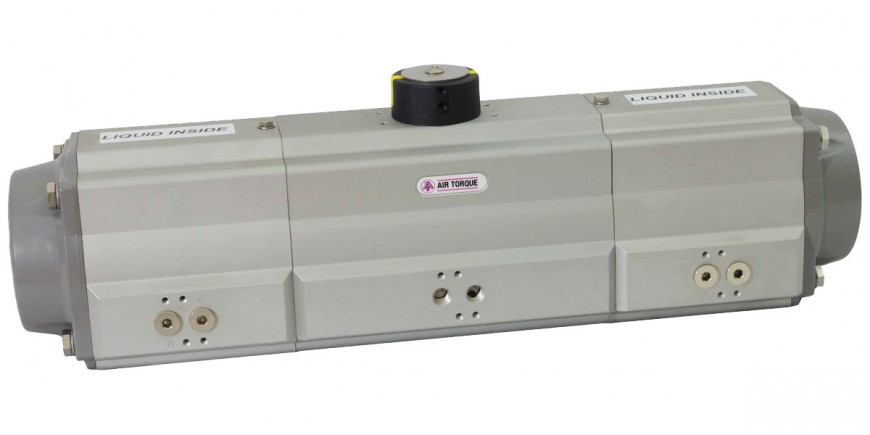

带两个额外小齿轮的 3 位执行器

特征

具有自定心功能的齿轮齿条技术套管内的活塞导向

单作用:带杆式安全弹簧

安装位置随机

标准

接口执行器/信号单元:

符合VDI/VDE 3845 (NAMUR)

接口执行器/控制阀:

符合NAMUR 即 VDI/VDE 3845

接口执行器/阀门:

4 即执行器外壳中的 8 个内螺纹

符合EN ISO 5211

选项:替代紧固和装配尺寸


BAR气动执行器

特殊的设计,结实的构造,多样的技术特点,

使得这款执行器可以满足从设备制造商到最终用户的不同需求。

这款执行器可以提供广泛的扭矩范围和不同的旋转角度。

GD系列=双作用,GS系列=单作用;

高质量的粉末图层保证产品可以在严苛的工况下正常工作;

电磁阀NAMUR接口上移至气缸上部,使得电磁阀无论横向或是纵向安装都可以;

末端行程调节设计在电磁阀NAMUR接口的另一面,操作起来更加方便;

VDI/VDE 3845标准可以配套不同的气动元件;

标配±5°的行程调节;



选项:带有内部双 D ACC 的轴。 EN ISO 5211

材料

周围的温度 -50 至 +70°C 至 +160°C

普通的旋转角度

双作用:90°、120°、180°

单作用:90°

可调节标称旋转角度从 +5 到 -5°

GTD/GTE-049 不可调节

替代旋转角度(例如 135°)

两个旋转方向的限位调整,BE 型

3 位执行器:0°–90°–180°、0°–120°–240°

3 位执行器,带弹簧对中中心位置

扭矩 3 至 13.000 Nm

压力2bar到10bar(GTD/GTE-350 + -400,2 至 8 巴)

控制

中等的质量

过滤后的空气,就剩余油含量而言,

灰尘和水最低符合。根据 DIN ISO 8573-1,4级

也应要求:

其他非腐蚀性气体或液体介质

外壳:阳极氧化铝合金

帽盖:铝合金环氧树脂涂层(GTD/GTE-049 型:塑料,环氧树脂漆)

活塞/齿条:铝合金(GTE型/GTE-049 + 058:塑料)

轴:钢,镀硬镍

垫片:丁腈橡胶

轴承:易滑动塑料

外壳:环氧树脂表面处理

版本:双作用:GCD型

单作用:GCE型

外壳:硬涂层,PTFE 浸渍

轴:不锈钢 AISI 303,

根据要求 AISI 316

轴:不锈钢




质保一年
